Genika Trigger est une application d'acquisition de flux video supportant les caméras Andor Neo/Zyla, AVT, Basler et IDS à destination des applications scientifiques, industrielles et médicales.

Cette application ne nécessite pas de frame grabber (sauf Andor) et supporte les caméras les plus rapides. Un système d'analyse d'image à la volée permet de définir des critères pour ne sauvegarder que les images pertinentes et simplifier le dépouillement des données. Genika Trigger supporte plusieurs instances et plusieurs caméras et permet des systèmes d'acquisition multiples et synchronisés grâce à une gestion rigoureuse de l'horodatage. Genika dispose d'un mode de démarrage automatique permettant d'ouvrir automatiquement une caméra, de charger une configuration pré-établie pour les filtres et la caméra, et de lancer l'acquisition.

Les applications sont multiples :

  • -          Détection de passage (mobiles, oiseaux, bolides, avions…)
  • -          Détection de mouvement (analyse du barycentre)
  • -          Détection de flash (éclairs, impacts, signaux de signalisation aviation)
  • -          Comptage de particules et étoiles
  • -          Déclenchement électriquement commandé
  • -          Animation (séquenceur)
  • -          Slow motion (jusqu’à 400 i/s selon les cameras)
  • -          Détection de modification d’éclairement (détection de variation de la médiane)
  • -          Mise en évidence de phénomènes basse fréquence (interférométrie, acoustique…)
  • -          Time lapse de phénomène lents (medecine, sciences de la vie)
  • -          Acquisition sur plusieurs caméras en parallèle
  • -          Survey géographique avec les données de localisation GPS des images
  • -          Stéréoscopie et analyse de trajectoires

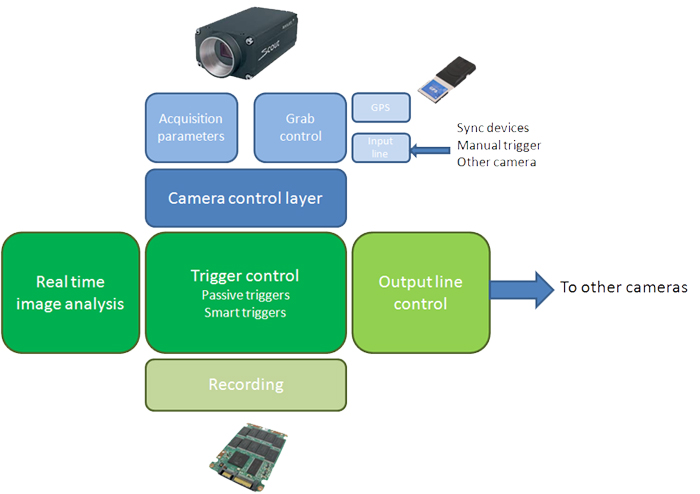

Synoptique Genika Trigger

Synoptique fonctionnel de Genika Trigger

Matrice de compatibilité























1 : Non testé

Genika Trigger supporte les fonctionnalités suivantes

Gestion de camera

- Andor sCMOS SDK3 Neo/Zyla

- AVT GigE et Firewire monochrome

- Basler GigE et Firewire monochrome

- IDS uEye GigE et USB monochrome

- Multicaméra (une instance par caméra)

- Gestion de la vitesse de lecture du capteur pour les caméras IDS

- Sauvegarde et chargement des configurations des caméras (Basler et IDS)

- Ouverture automatique d'une caméra au lancement, chargement d'une configuration caméra pré-établie

Acquisition video

- Affichage du flux avec raffraîchissement réglable, mode fausses couleurs

- Exposition/Gain/Gamma/Offset

- Modes 8, 12 et 16 bits selon caméra

- Affichage et choix de la cadence

- Affichage 50 et 100%

- Binning

- Mode d'exposition logarithmique des capteurs E2V (IDS), fonctions spéciales des capteurs CMOSIS (IDS)

- Calcul de l'histogramme avec Min, Mediane et Max ave cmode log²

- Affichage des niveaux sur une ligne programmable

Aires d'intéret

- sélection sur l'image de l'AoI et d'un AoI pour les filtres "smart triggers"

Acquisition d'images sur disque

- Format AVI, TIFF, SER et GNK

- Visualisation et conversion des fichiers GNK

- Browser séparé des fichiers GNK pour deux fichiers simultanément

- Horodatage et géolocalisation des images dans les fichiers GNK

- Utilitaire de gestion des fichiers SER

- Lancement automatique de l'acquisition au démarrage

Triggers

- Mode free run avec limitation du nombre d'images ou de la durée

- Séquenceur

- Trigger matériel avec mode burst

- Détection sur changement de l'histogramme (Min, Max, Med, pixels hauts) avec recalibration programmable

- Détection des mouvements du barycentre avec seuillage

- Mode pixels déviants avec calibration (entropie)

- Gestion du trigger Out en cas de déclenchement d'un smart trigger

- Nombre d'images sauvées lors d'un déclenchement paramétrable

- Détection de particules ou d'étoiles, déclenchement sur leur nombre

- Trigger out sur départ d'exposition (avec délai programmable pour Basler) pour le contrôle de l'éclairage

Utilitaires

- Assistance à la mise au point par analyse des microcontrastes en 2D et à l'analyse du bruit

- Support des GPS NMEA

- Utilitaire de mesure de la dérive de l'horloge du PC par acquisition du signal PPS d'un GPS et recalage automatique des fichiers GNK

- Exportation de GNK vers GPX

- Intégration de Google Earth

- Echantillonnage spatial et règle de mesure de distance

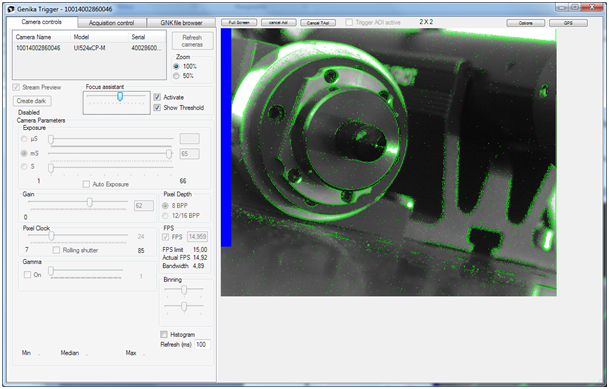

Genika Trigger : paramètres d'acquisition

Contrôle des paramètres d'acquisition

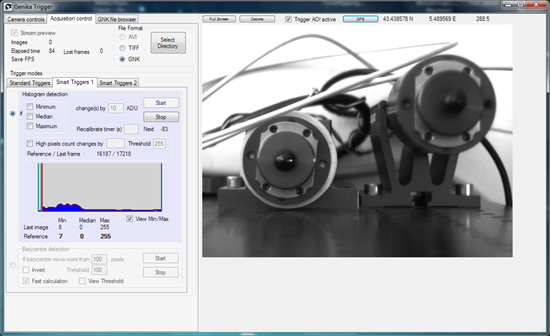

Genika Trigger : triggering

Système de déclenchement par analyse d'image : smart triggers.



Gestion de l'AoI et du Trigger AoI

Gestion des AoI / Trigger AoI

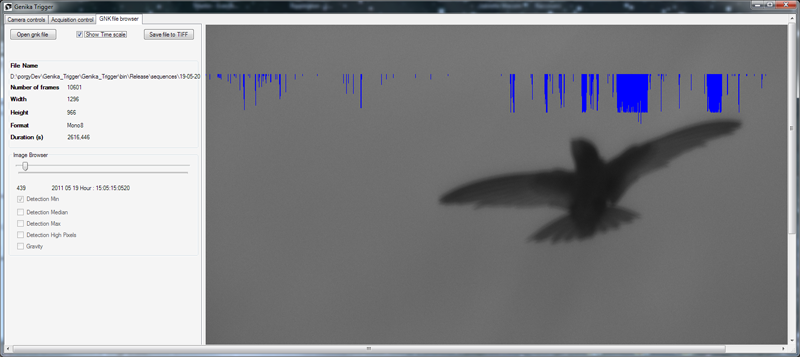

Genika Trigger file analysis

Format de fichier GNK avec horodatage, origine des triggers et données GPS

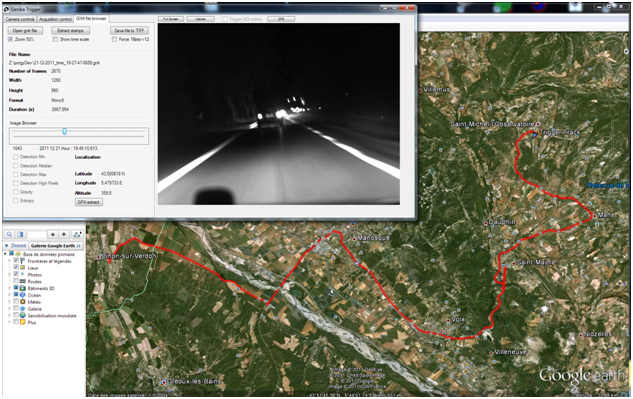

Geolocalisation des images

Geolocalisation des images par GPS, exportation au format GPX

Genika trigger est disponible pour 340€ HT par licence.



Configuration minimale Genika Trigger : Processeur Core 2 Duo, processeur Core i5 ou i7 recommandé en cas d'utilisation des triggers à débit élevé, 4 Go RAM, Port GigabitEthernet, Caméra(s) GigE.Firewire Basler ou AVT noir et blanc, système disque rapide (HDD 7200 tr/mn, RAID 0 HDD, SSD seconde génération ou RAID0 SSD selon le nombre d'instances et la vitesse d'acquisition).
